Der Skin-Effekt beschreibt die Verdrängung von Wechselstrom in den äußeren Bereich eines Leiters bei steigender Frequenz. Ursache sind induzierte Gegenfelder im Leiterinneren, die der Stromverteilung entgegenwirken und diese räumlich verändern.
Die Stärke dieses Effekts und insbesondere die Eindringtiefe hängen dabei hauptsächlich von der Frequenz des Wechselstroms sowie den Materialeigenschaften des Leiters ab. Entscheidend sind insbesondere die elektrische Leitfähigkeit und die magnetische Permeabilität des Materials. Je höher die Frequenz oder, je ungünstiger die Materialeigenschaften, desto geringer ist die Eindringtiefe.
Magnetfeld

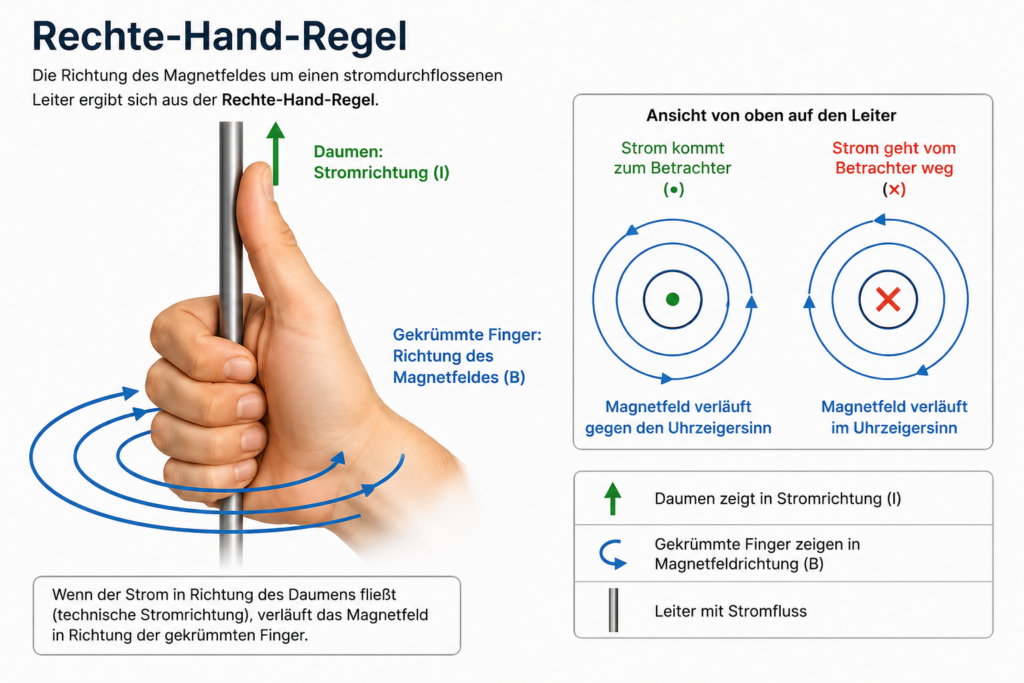

Das Magnetfeld entsteht durch einen Ladungsfluss. Bewegen sich Ladungen gerichtet in einem Leiter, verläuft das Magnetfeld gemäß der „Rechte-Hand-Regel“:
Gleichstrom
Wird an einen Leiter eine Spannung angelegt, beginnt ein Strom zu fließen. Beim Einschalten baut sich dabei zunächst ein sich änderndes Magnetfeld auf, das gemäß dem Induktionsgesetz eine Gegen-EMK (induzierte Gegenspannung) erzeugt. Diese wirkt der Stromänderung entgegen, sodass der Strom nicht schlagartig ansteigen kann, sondern einen kurzen Einschwingvorgang durchläuft.
Sobald sich ein stationärer Zustand eingestellt hat und der Strom konstant ist (Gleichstrom), existiert ein zeitlich unveränderliches Magnetfeld. Da sich dieses nicht mehr ändert, wird keine zusätzliche Gegenspannung induziert, und der Leiter verhält sich im Wesentlichen rein ohmsch.
Wechselstrom
Bei Wechselstrom ändert sich der Strom ständig in Betrag und Richtung. Dadurch entsteht ein ständig veränderliches Magnetfeld, das im Leiter wiederum elektrische Gegenfelder (induzierte Spannungen) erzeugt, die der Stromverteilung im Querschnitt entgegenwirken.

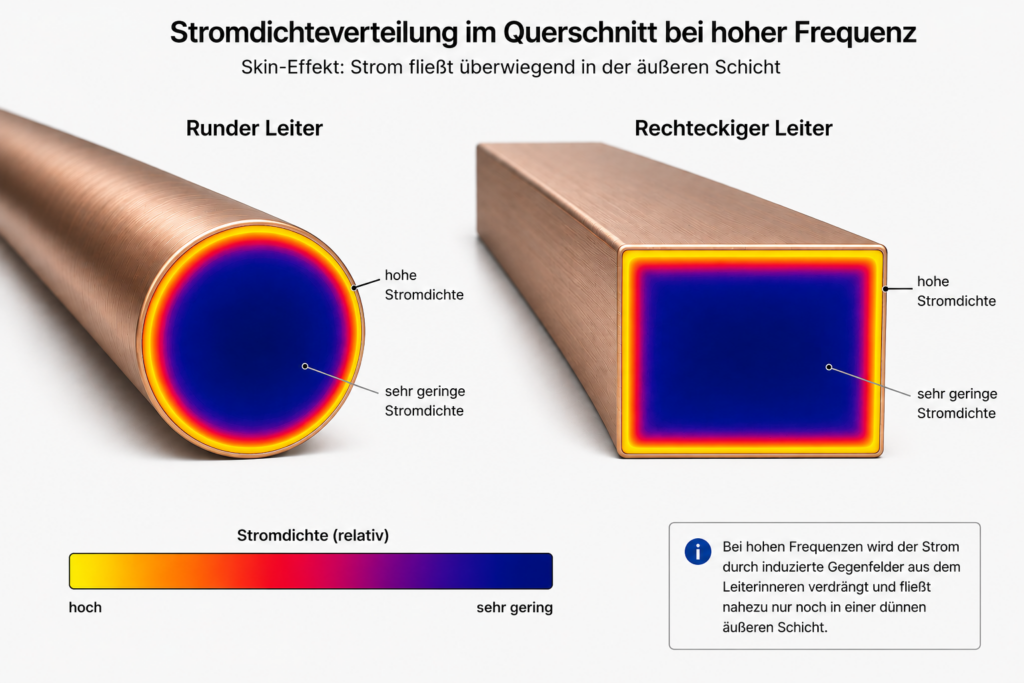

Bei höheren Frequenzen führt dieser Effekt dazu, dass der Strom zunehmend aus dem Leiterinneren verdrängt wird und sich auf den äußeren Bereich konzentriert. Dieser frequenzabhängige Effekt wird als Skin-Effekt bezeichnet.
Entscheidend ist, dass diese Gegenspannung im Zentrum des Leiters am größten ist. Sie ist dort so groß, dass sie die Bewegung der Ladungen quasi aufhebt. Der angelegte Strom kann daher nur noch zum Rand des Leiters fließen.
Eindringtiefe (Skin Depth)
Die Eindringtiefe δ (Skin Depth) beschreibt die charakteristische Tiefe, bis zu der ein hochfrequenter Strom in einen Leiter eindringt. Dabei nimmt die Stromdichte exponentiell mit der Tiefe ab.
In der Tiefe δ ist die Stromdichte auf etwa 1/e (≈ 37 %) des Wertes an der Oberfläche abgefallen. Entsprechend fließen rund 63 % des Stroms in der äußeren Schicht bis zur Tiefe δ.
Mit zunehmender Tiefe nimmt der Stromfluss weiter stark ab. Bereits bei etwa 4·δ ist der überwiegende Teil des Stroms im äußeren Bereich konzentriert – typischerweise über 98 % des Gesamtstroms.
Damit kann man sich einen Leiter bei hohen Frequenzen näherungsweise wie ein Rohr mit einer effektiven Wandstärke von etwa 4·δ vorstellen, da der innere Bereich nur einen vernachlässigbaren Beitrag zum Stromtransport leistet.
Berechnung der Eindringtiefe δ (Delta) / Skin Depth
Die Eindringtiefe gibt an, wie tief ein Wechselstrom in einen Leiter eindringt, bevor seine Stromdichte auf etwa 1/e (≈ 37 %) des Oberflächenwertes abgefallen ist.
Einheit: Meter (m).
ω (Omega) – Kreisfrequenz
Die Kreisfrequenz beschreibt, wie schnell der Wechselstrom schwingt.
- f = Frequenz in Hertz (Hz)
- ω in rad/s (Radiant pro Sekunde)
👉 Je höher die Frequenz, desto kleiner die Eindringtiefe.
μ (My) – magnetische Permeabilität
Die Permeabilität beschreibt, wie stark ein Material ein Magnetfeld „durchlässt“ bzw. unterstützt.
- μ₀ = magnetische Feldkonstante (≈ 4π × 10⁻⁷ H/m)
- μᵣ = relative Permeabilität des Materials
👉 Ferromagnetische Materialien (z. B. Stahl) haben hohe μᵣ-Werte → deutlich kleinere Eindringtiefe.
Die Permeabilität setzt sich aus zwei Anteilen zusammen:
μ₀ (My Null) ist die magnetische Feldkonstante oder Permeabilität des Vakuums. Sie ist eine Naturkonstante und für das Vakuum sowie näherungsweise auch für Luft fest vorgegeben.
μᵣ (My r) ist die relative Permeabilität des Materials. Sie gibt an, um welchen Faktor ein Material das Magnetfeld gegenüber dem Vakuum verstärkt oder beeinflusst.
σ (Sigma) – elektrische Leitfähigkeit
Die elektrische Leitfähigkeit beschreibt, wie gut ein Material Strom leitet. Sie ist der Kehrwert des spezifischen Widerstands.
Einheit: S/m (Siemens pro Meter)
👉 Je höher die Leitfähigkeit, desto kleiner die Eindringtiefe.
Bei einer Leitung oder bei einer Antenne fließen HF-Ströme durch die Leiter. Bestehen diese aus Kupfer oder Aluminium, entstehen nur geringe Verluste. Würde man stattdessen einen Draht oder ein Antennenelement aus Edelstahl oder einfachem Stahl verwenden, wäre der elektrische Widerstand deutlich höher. Ein Teil der Sendeleistung würde dann in Wärme statt in Funkwellen umgesetzt.
Vergleichstabelle (δ)
| Material | Leitfähigkeit σ (S/m) | relative Permeabilität μr | 1 MHz | 10 MHz | 100 MHz |
|---|---|---|---|---|---|
| Silber | ~6.3 × 10⁷ | ~1 | ~63 µm | ~20 µm | ~6.3 µm |
| Kupfer | ~5.8 × 10⁷ | ~1 | ~65 µm | ~21 µm | ~6.5 µm |
| Gold | ~4.1 × 10⁷ | ~1 | ~75 µm | ~24 µm | ~7.5 µm |
| Aluminium | ~3.5 × 10⁷ | ~1 | ~85 µm | ~27 µm | ~8.5 µm |
| Stahl (weich, ferromagnetisch) | ~1–6 × 10⁶ | ~1000 (stark variabel) | ~20 µm | ~6 µm | ~2 µm |
Interpretation
- Silber: beste elektrische Leitfähigkeit → geringste Skin Depth
- Kupfer: sehr nah an Silber, daher Standard in HF-Technik
- Gold: etwas höhere Skin Depth, aber optimal für korrosionsgeschützte Oberflächen
- Aluminium: mechanisch leicht, aber elektrisch schlechter
- Stahl: dominiert durch hohe Permeabilität → geringste Eindringtiefe, schlechteste Leitfähigkeit, massive HF-Verluste
Das Grundmaterial ist Stahl und aufgrund der hohen Verluste eigentlich ungeeignet für diesen Zweck.
Bei der Verwendung auf Kurzwelle sind die Verluste gerade noch akzeptabel, jedoch nicht bei höheren Frequenzen.

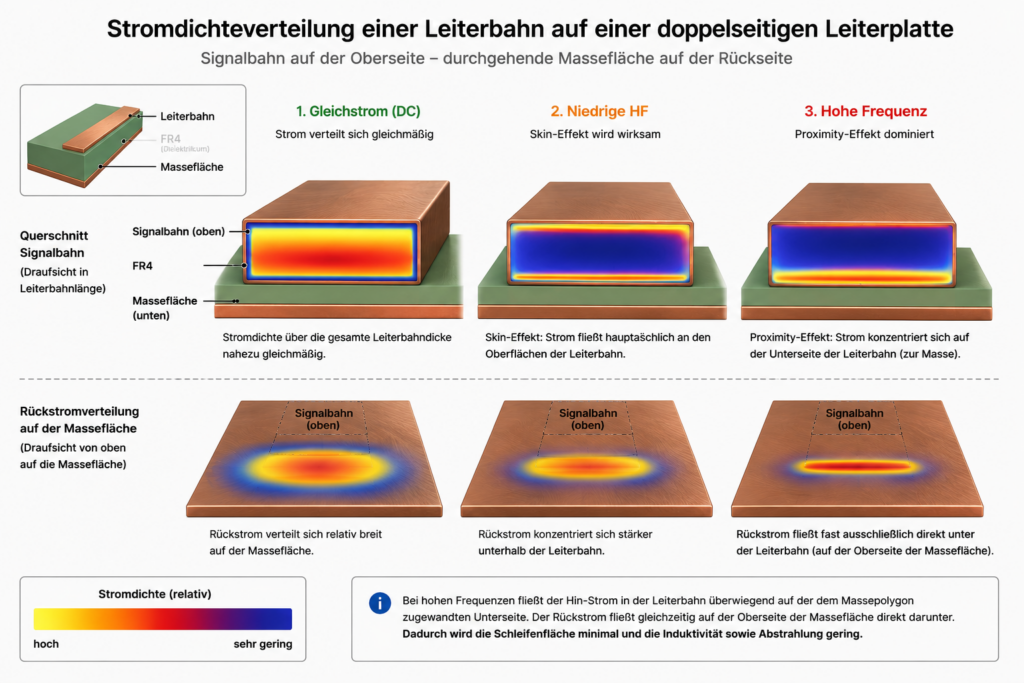

Stromverteilung bei Leiterbahnen auf einer Platine
- Bei 100 MHz beträgt die Eindringtiefe in Kupfer nur etwa 6,5 µm.
- Der größte Teil des Leiterinneren wird für den Stromtransport praktisch nicht genutzt.
- Die typische Leiterbahn auf einer Platine ist nur 35 µm dick. Jedoch reicht sie bei Frequenzen über 10 MHz vollkomen aus.
- Eine dickere Beschichtung bringt nur bei niedrigeren Frequenzen einen nennenswerten Vorteil.
Wirkung des Skin-Effekts – Verluste
Der Skin-Effekt hat eine direkte Auswirkung auf den effektiven Widerstand von Leitern. Da der Strom zunehmend nur noch in einer dünnen äußeren Schicht des Leiters fließt, verringert sich der effektiv genutzte Leiterquerschnitt.
Damit steigt der effektive Widerstand mit zunehmender Frequenz deutlich an – obwohl sich das Material selbst nicht ändert. Besonders bei Materialien mit geringer Leitfähigkeit führen diese Effekte zu erhöhten Verlusten.
Diese Verluste äußern sich in einer Umwandlung von HF-Energie in Wärme, wodurch sich Leiter und Bauteile bei hohen Frequenzen deutlich erwärmen können.
Simulation mit EzNEC
Bei der Simulation von Antennen berücksichtigt EzNEC den Skin-Effekt und berechnet somit die Verluste in unterschiedlichen Materialien.
- Automatische Berechnung: EzNEC verschiebt die Ströme in Richtung der Oberfläche eines Leiters. Dabei wird auch geprüft ob der Leiter mindestens die Dicke der Eindringtiefe hat.
- Benutzer Eingaben: Der tatsächlich wirksame Widerstand wird anhand folgender Eingaben ermittelt:
- Frequenz: Höhere Frequenzen führen zu geringerer Eindringtiefe
- Leitermaterial: Die Leitfähigkeit und die magnetische Permeabilität bestimmen wie tief der Strom in den Leiter eindringt
- Drahtdurchmesser: Dickere Leiter bieten mehr Oberfläche um den Strom zu führen, sie haben somit geringere Verluste
- Einschränkungen: EzNEC rechnet mit zylindrischen Leitern. Rechteckige oder flache Leiter lassen sich mit gewissem Aufwand auch simulieren, jedoch ist es meist einfacher einen runden Leiter mit geeignetem Durchmesser in der Simulation zu verwenden. Häufig wird bei sehr flachen Leitern die halbe Breite als äquivalenter Durchmesser angenommen.
