Einleitung und Problemstellung
Im Amateurfunk werden Koaxialleitungen üblicherweise mit einem Wellenwiderstand von 50 Ω eingesetzt. In der Praxis treffen jedoch häufig Komponenten mit abweichender Impedanz aufeinander. Ein typisches Beispiel hierfür ist der Empfang des geostationären Amateurfunksatelliten QO-100, bei dem Fehlanpassungen und Leitungsdämpfungen immer wieder kontrovers diskutiert werden.

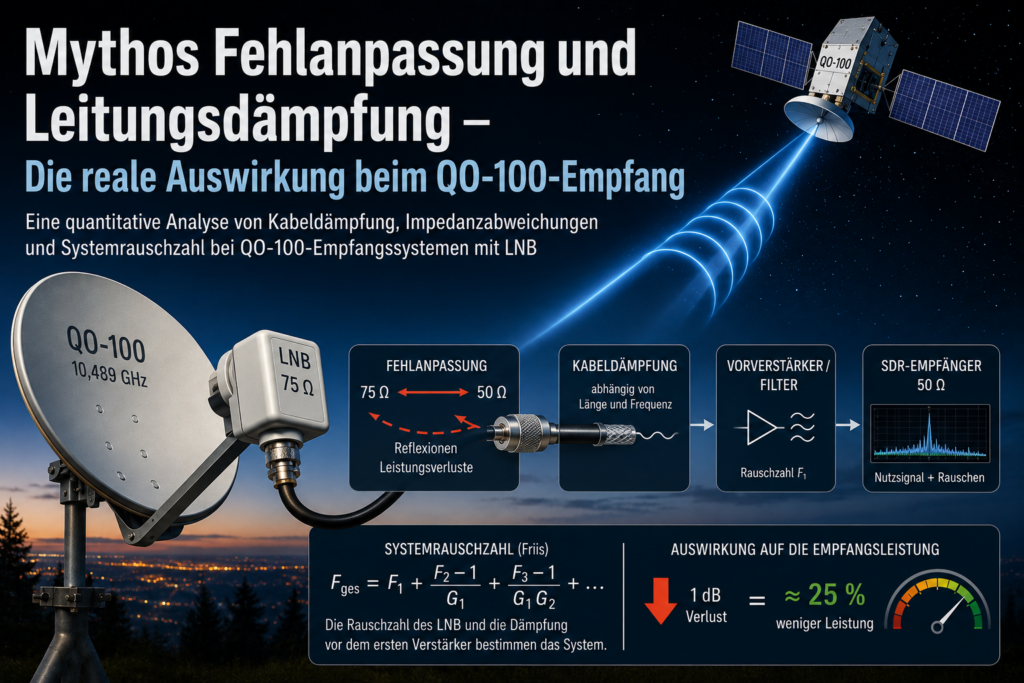

Kommerzielle Satelliten-LNBs besitzen meist eine Ausgangsimpedanz von 75 Ω, während nachfolgende Baugruppen wie Filter, Vorverstärker und SDR-Empfänger auf 50 Ω ausgelegt sind. Diese Impedanzabweichung führt zu einer Fehlanpassung, die Reflexionen und Leistungsverluste verursacht. Zusätzlich treten frequenzabhängige Leitungsdämpfungen auf, deren Einfluss mit zunehmender Kabellänge steigt. Gerade bei Empfangssystemen mit LNB oder Vorverstärker unmittelbar an der Antenne stellt sich daher die Frage, welchen praktischen Einfluss Fehlanpassung und Kabeldämpfung tatsächlich auf die Systemrauschzahl und damit auf die Empfangsqualität haben.
In Beschreibungen von Stationskonzepten sowie in Produktwerbung kommerzieller Anbieter finden sich häufig Hinweise auf spezielle Anpassnetzwerke, Impedanztransformatoren oder besonders verlustarme Koaxialkabel. Nicht selten entsteht dabei der Eindruck, dass Fehlanpassungen zwischen 75 Ω- und 50 Ω-Systemen gravierende Nachteile verursachen würden. Teilweise beruhen solche Aussagen jedoch eher auf vereinfachten Betrachtungen, Missverständnissen der physikalischen Zusammenhänge oder marketinggetriebenen Argumentationen als auf einer quantitativen Analyse.
Ziel dieses Beitrags ist es daher, die Auswirkungen von Fehlanpassung und Leitungsdämpfung anhand konkreter Berechnungen quantitativ zu vergleichen und deren tatsächlichen Einfluss auf die Empfangsleistung von QO-100-Systemen zu bewerten. Dabei soll eine praxisnahe Einordnung erfolgen, welche Effekte im realen Betrieb tatsächlich relevant sind und welche Befürchtungen eher dem Bereich technischer Mythen zuzuordnen sind.
Theorie und grundlegende Zusammenhänge
Die Stärke einer Fehlanpassung wird durch den Reflexionsfaktor Gamma (Γ) beschrieben:
Γ = (Z_Last – Z_0) / (Z_Last + Z_0)
Hierbei ist Z0 der Wellenwiderstand der Leitung und ZLast die angeschlossene Impedanz.
Der resultierende Fehlanpassungsverlust L_FM lässt sich folgendermaßen berechnen:
L_FM = -10 log10(1 – |Γ|²)
Eine verlustbehaftete Leitung kann modellhaft als Dämpfungsglied betrachtet werden, wobei ihr eine lineare Dämpfung zugrunde liegt, die ihrer Rauschzahl entspricht. Die Systemrauschzahl eines verstärkten Systems ergibt sich nach der Friis-Formel:
F_sys = F_LNB + (F_cable – 1) / G_LNB
Hierbei bezeichnet F_LNB die Rauschzahl des LNB, G_LNB dessen Verstärkung und F_cable die lineare Dämpfung der Leitung, einschließlich Fehlanpassung.
Berechnungen und Szenarien
Fehlanpassung 75 Ω ↔ 50 Ω
Für die Kombination eines 75 Ω-LNBs mit einem 50 Ω-System ergibt sich der Reflexionsfaktor:
Γ = |(Z_LNB – Z_System) / (Z_LNB + Z_System)| = |(75 – 50) / (75 + 50)| = 0,2
Daraus folgt ein Leistungsverlust von: L_FM = -10 log10(1 – 0,2²) ≈ 0,18 dB (ca. 4 %)
Das zugehörige SWR (Standing Wave Ratio) beträgt SWR = (1 + |Γ|) / (1 – |Γ|) = 1,5.
Dieser Verlust ist unabhängig davon, ob ein 50 Ω- oder ein 75 Ω-Kabel verwendet wird, da er ausschließlich an der Stoßstelle auftritt.
Leitungsdämpfung bei kurzen und langen Kabeln
Die Leistungsverluste bei 740 MHz, der typischen Zwischenfrequenz in QO-100 Empfangsanlagen, sind in der folgenden Tabelle dargestellt.
Exemplarisch werden Dämpfungswerte für kurze (1 m) und lange Leitungen (20 m) betrachtet:
| Kabeltyp | Verlust 1 m (%) | Verlust 1 m (dB) | Verlust 20 m (%) | Verlust 20 m (dB) |
| RG316 (50 Ω) | 15 % | 0,7 dB | 96 % | 14 dB |
| RG58 (50 Ω) | 8 % | 0,36 dB | 82 % | 7,4 dB |
| Low-Loss-Kabel 10 mm | 3–4 % | 0,13–0,18 dB | 50 % | 3 dB |
| Sat-TV-Kabel (75 Ω) | 4 % | 0,18 dB | 55 % | 3,5 dB |
Schon bei kurzen Leitungen übersteigt die Leitungsdämpfung dünner Kabel den Verlust durch Fehlanpassung deutlich. Für längere Strecken im UHF-Bereich sind dünne Koaxialkabel daher ungeeignet, unabhängig vom Wellenwiderstand.
Einfluss auf die Systemrauschzahl bei 20 m Kabel
Die Rauschzahl eines Empfangssystems wird primär vom LNB bestimmt. Für ein typisches LNB mit etwa 55 dB Verstärkung und einer Rauschzahl von 0,7 dB zeigt sich selbst bei längeren Kabeln, dass die Systemrauschzahl praktisch unverändert bleibt.
Beispielrechnung mit 20 m Sat-Kabel (Dämpfung 3,5 dB):
- LNB-Verstärkung: 55 dB
- LNB-Rauschzahl: 0,7 dB
- Kabeldämpfung: 3,5 dB (linear F_cable ≈ 2,239, entspricht 55,3% Verlust)
Friis-Formel (linear):
F_sys_linear = F_LNB_linear + (F_cable_linear – 1)/G_LNB_linear
Umrechnung dB → linear:
- F_LNB_linear = 10^(0,7/10) ≈ 1,174
- G_LNB_linear = 10^(55/10) ≈ 3,162 × 10^5
- F_cable_linear = 10^(3,5/10) ≈ 2,239
F_sys_linear ≈ 1,174 + (2,239 – 1)/3,162 × 10^5 ≈ 1,174 + 0,000004 ≈ 1,174004
Rückumrechnung in dB:
F_sys_dB ≈ 10 log10(1,174004) ≈ 0,770 dB
Ergebnis: Auch bei 20 m Sat-Kabel mit 3,5 dB Dämpfung erhöht sich die Gesamtrauschzahl nur gering von 0,70 dB auf 0,77 dB, da die LNB-Verstärkung den Einfluss weitgehend kompensiert.
Resümee
Die Analyse zeigt deutlich, dass Fehlanpassungen zwischen 75 Ω und 50 Ω für den praktischen Betrieb vernachlässigbar sind, da sie nur etwa 4 % Leistungsverlust (0,18 dB) verursachen. Dagegen ist die Leitungsdämpfung der entscheidende Verlustfaktor, der mit zunehmender Kabellänge deutlich ansteigt.
Bei längeren Kabeln empfiehlt es sich, die Verbindung zwischen LNB und Empfänger vorzugsweise über ein mehrfach geschirmtes 75 Ω-SAT-Kabel herzustellen, da dieses bei vergleichbarem Durchmesser eine geringere Dämpfung als 50 Ω-Kabel aufweist und somit den Signalverlust minimiert.
Dank der hohen Verstärkung des LNB haben die genannten Verluste tatsächlich nur einen minimalen Einfluss auf die Systemrauschzahl. Beim Funkbetrieb über den Schmalband-Transponder des QO-100 wird man davon in der Praxis nichts bemerken. Nur bei speziellen Anwendungen lohnt es sich etwas mehr Aufwand zu betreiben.
Quellenangaben
- American Radio Relay League, ARRL Handbook for Radio Communications, 2023, Kapitel 20.1, zuletzt besucht am 17.12.2025.
- Wikipedia, Mismatch Loss, https://en.wikipedia.org/wiki/Mismatch_loss, zuletzt besucht am 17.12.2025.
- Digitalent.hu, Coaxial Cable Loss Calculator & RF Feedline Attenuation, https://digitalent.hu/rf-calculators/coaxial-cable-loss-calculator/?utm_source=chatgpt.com, zuletzt besucht am 17.12.2025.
- Koax24.de, RG58, RG316, LMR-400 technische Datenblätter, https://www.koax24.de/en/product-info/coaxial-cable/, zuletzt besucht am 17.12.2025.
- Bafitop.com, Power loss per meter of coaxial cable, https://bafitop.com/what-is-the-power-loss-per-meter-of-coaxial-cable/?utm_source=chatgpt.com, zuletzt besucht am 17.12.2025.
