Konstruktion

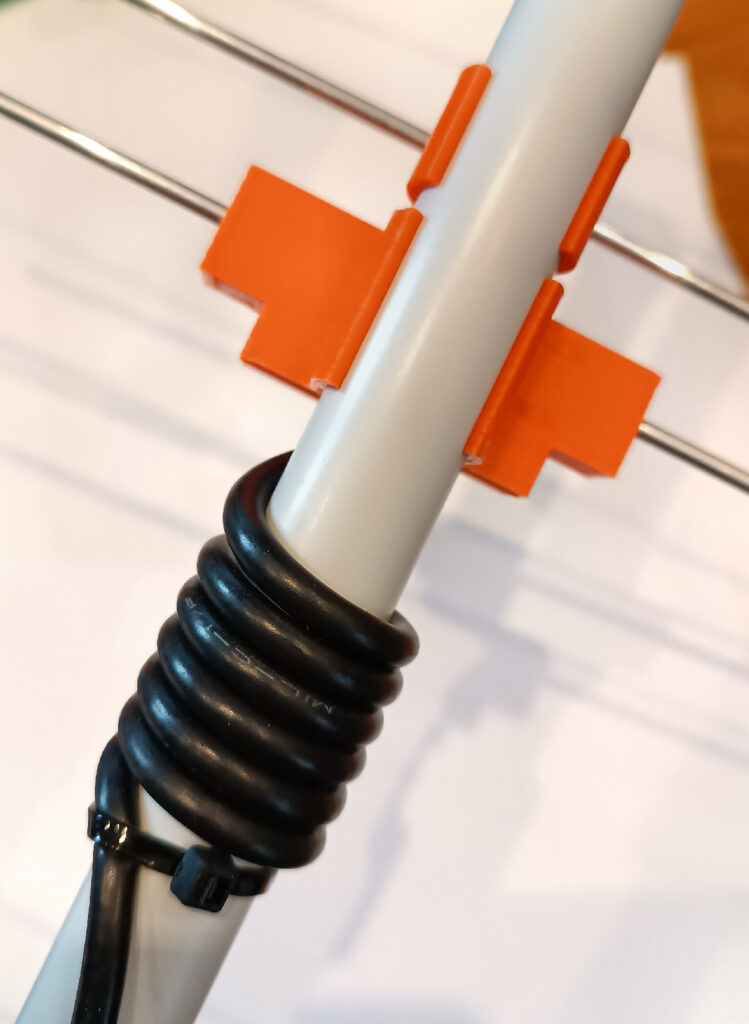

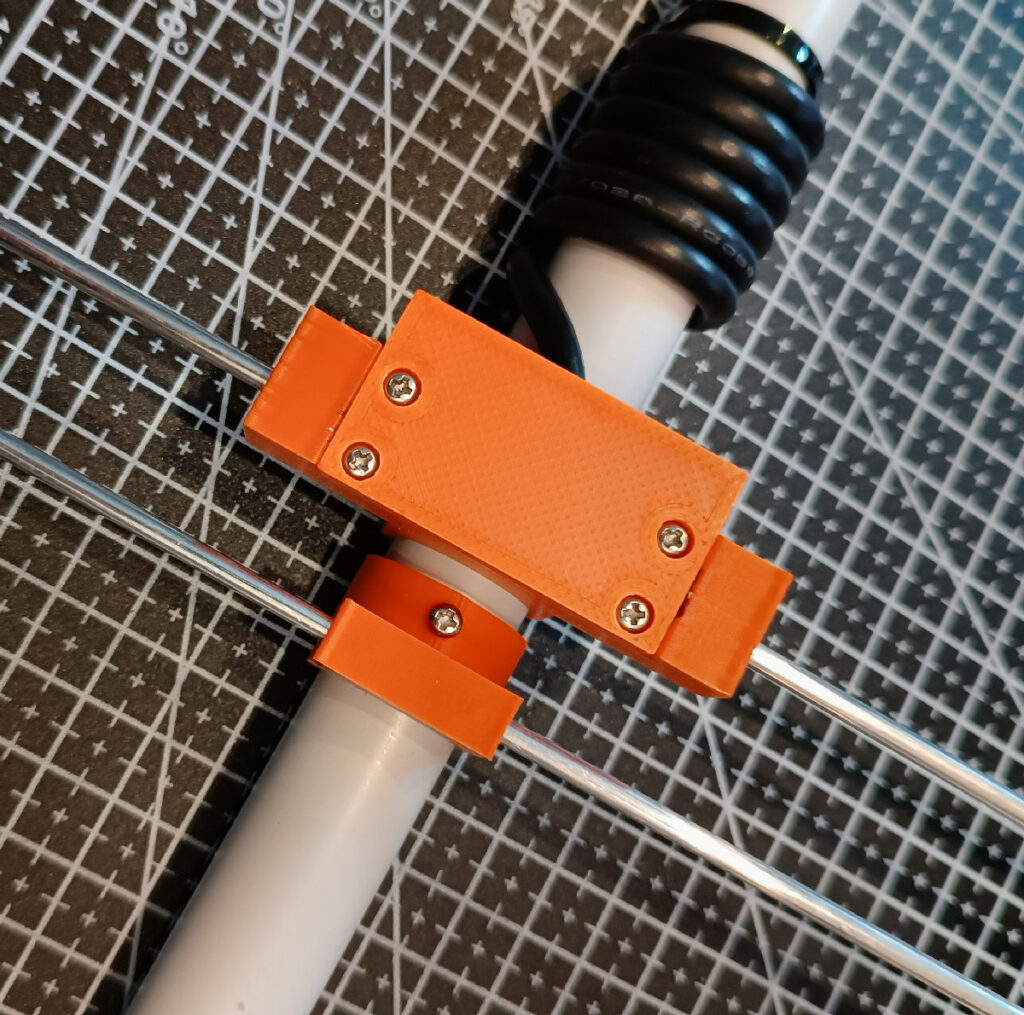

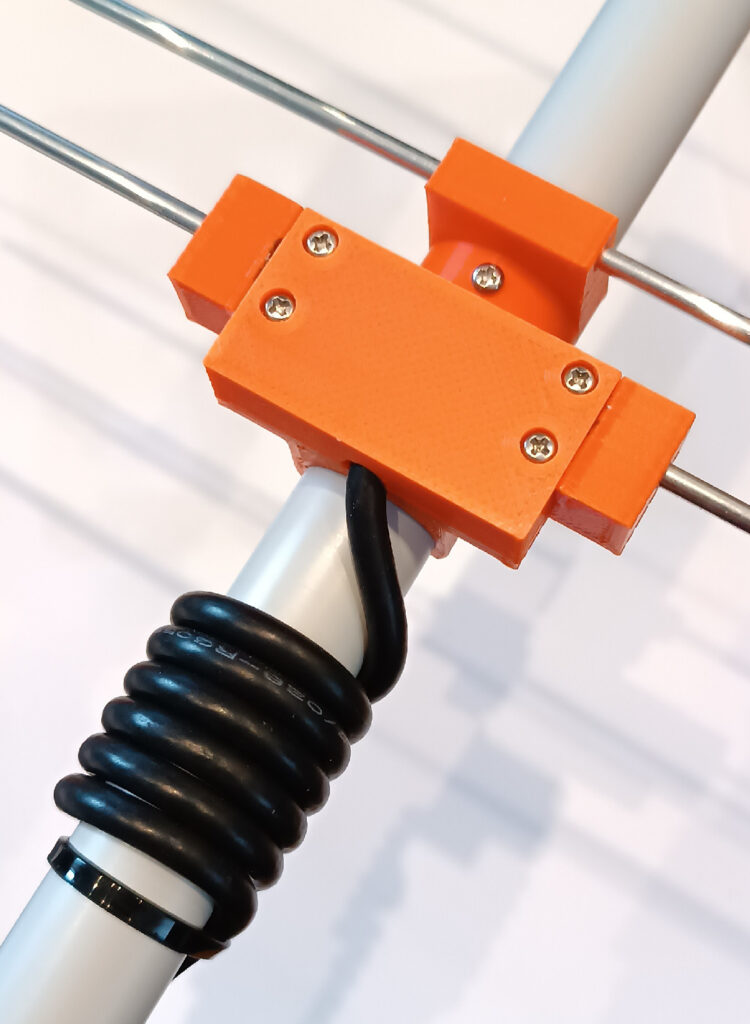

Die Antenne kommt ohne die sonst notwendige Antennenweiche (Diplexer) aus. Sie reduziert damit Verluste und vereinfacht den Aufbau. Auf einem gemeinsamen Boom aus Elektroinstallationsrohr sitzen je ein Yagi System für 2 m und für 70 cm. Der 2 m-Strahler wird direkt gespeist (λ/2-Dipol mit Kabelbalun), der 70 cm-Strahler ist parasitär gekoppelt.

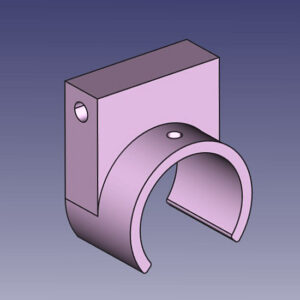

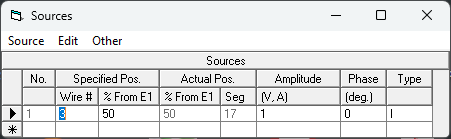

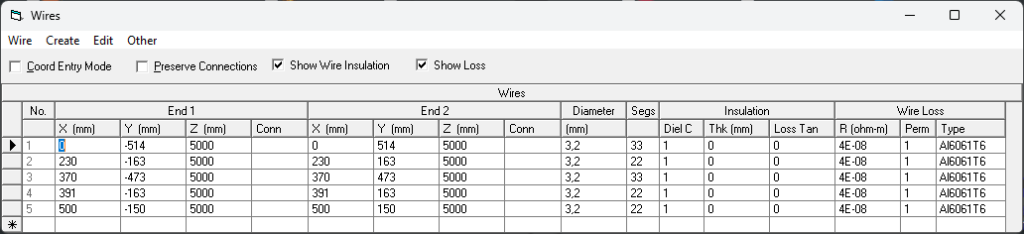

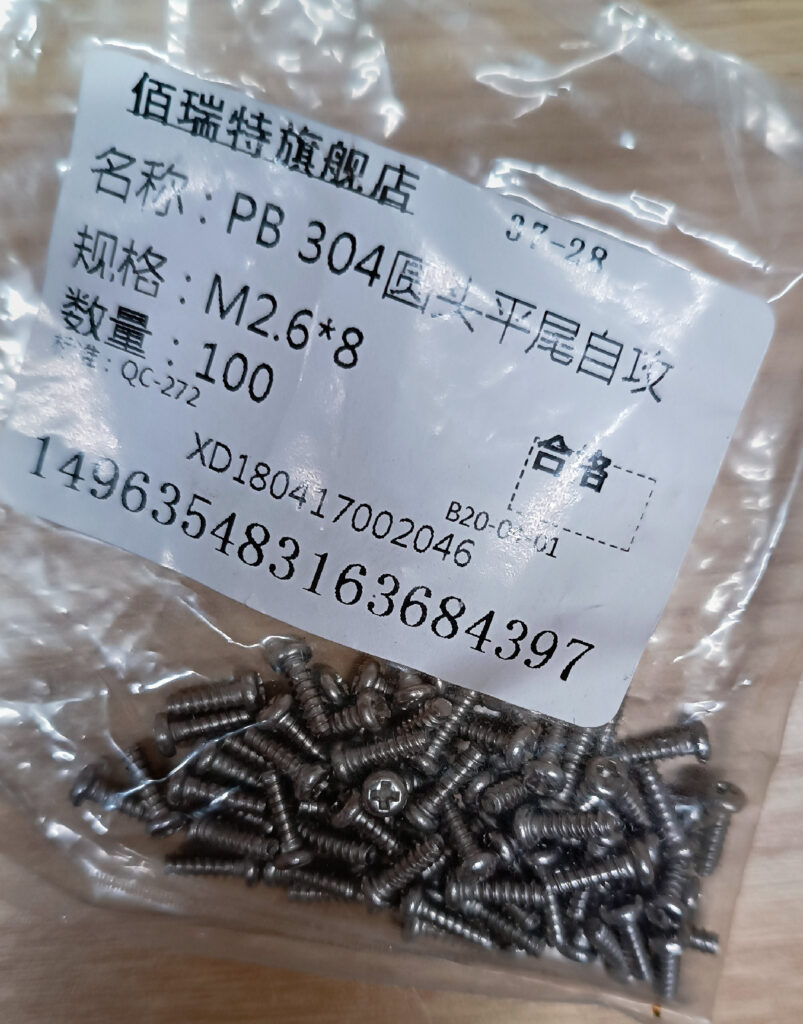

Alle Elemente bestehen aus Aluminiumstäben mit 3,2 mm Durchmesser. Sie sind mit Haltern aus dem 3D-Drucker auf dem 20 mm Boomrohr befestigt. Sie werden aufgeclipst und lassen sich danach noch ausrichten um die genauen Maße einzustellen. Erst danach wird der Boom gebohrt und die Halter mit kleinen Schrauben fixiert. Die Halter sind so gestaltet, dass die Aluminiumelemente stramm sitzen und mit einem Hammer eingeschlagen werden. Sie sitzen mit etwas Abstand über dem Boom und werden nur durch ein kurzes Stück Kunststoff gehalten, innen ist „viel Luft“. So ist nahezu keine Beeinflussung der elektrischen Eigenschaften vorhanden. Die per EZNEC Simulation im Freiraum ermittelten Maße wurden ohne weitere Korrekturen direkt übernommen.

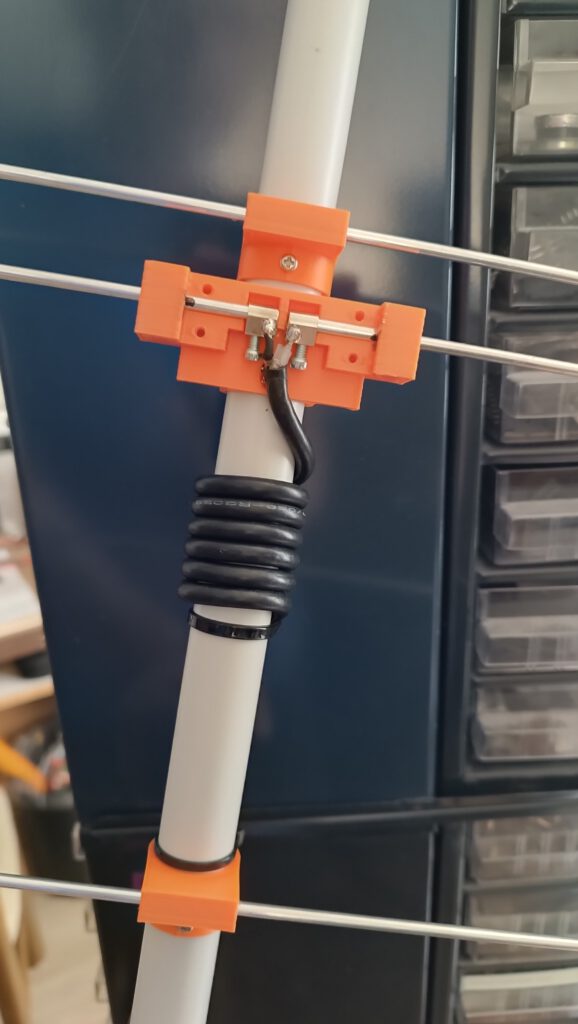

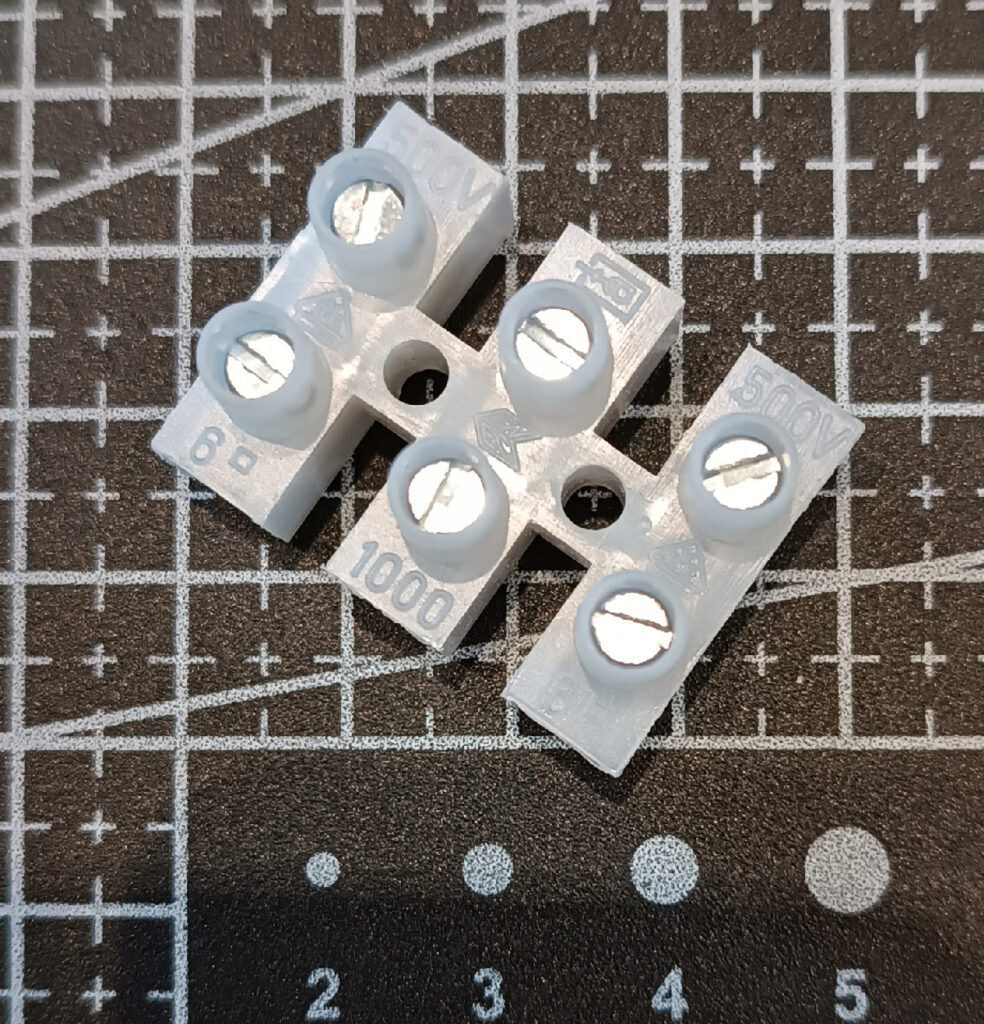

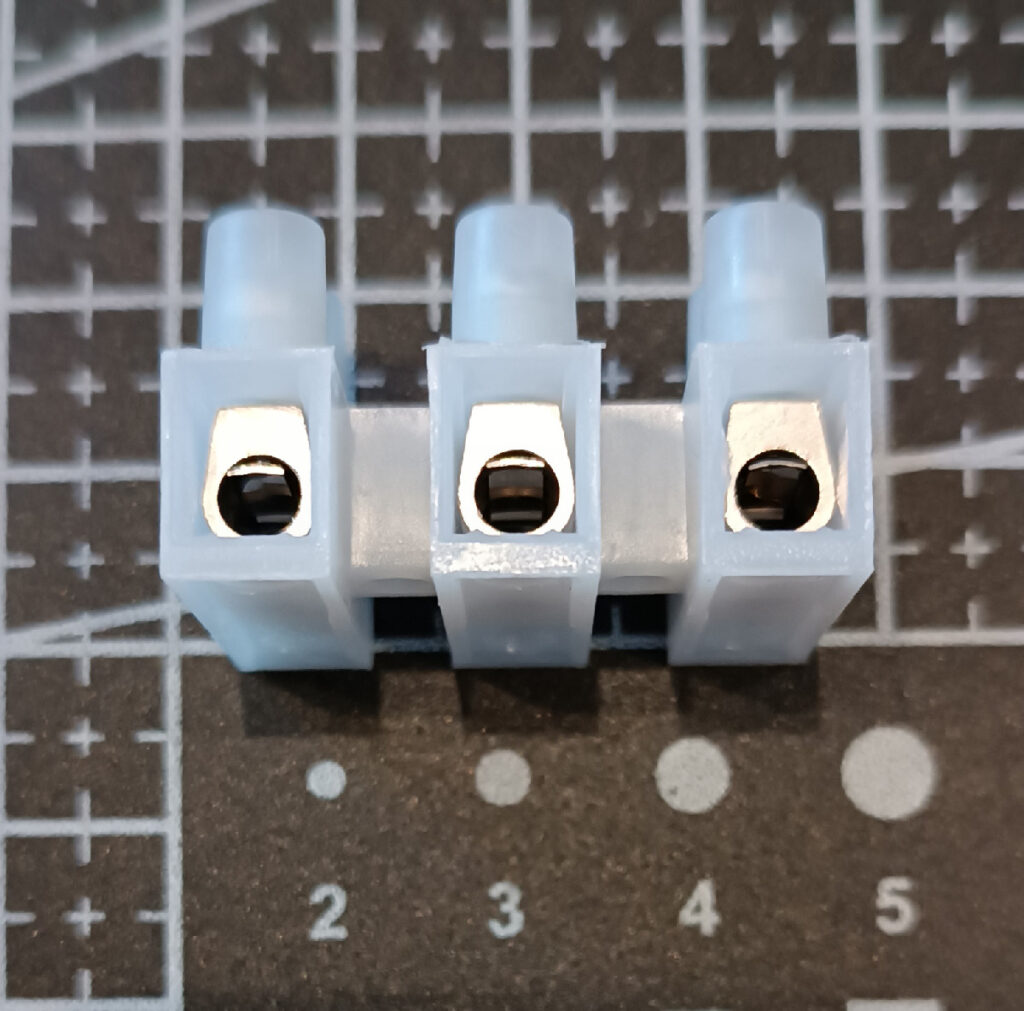

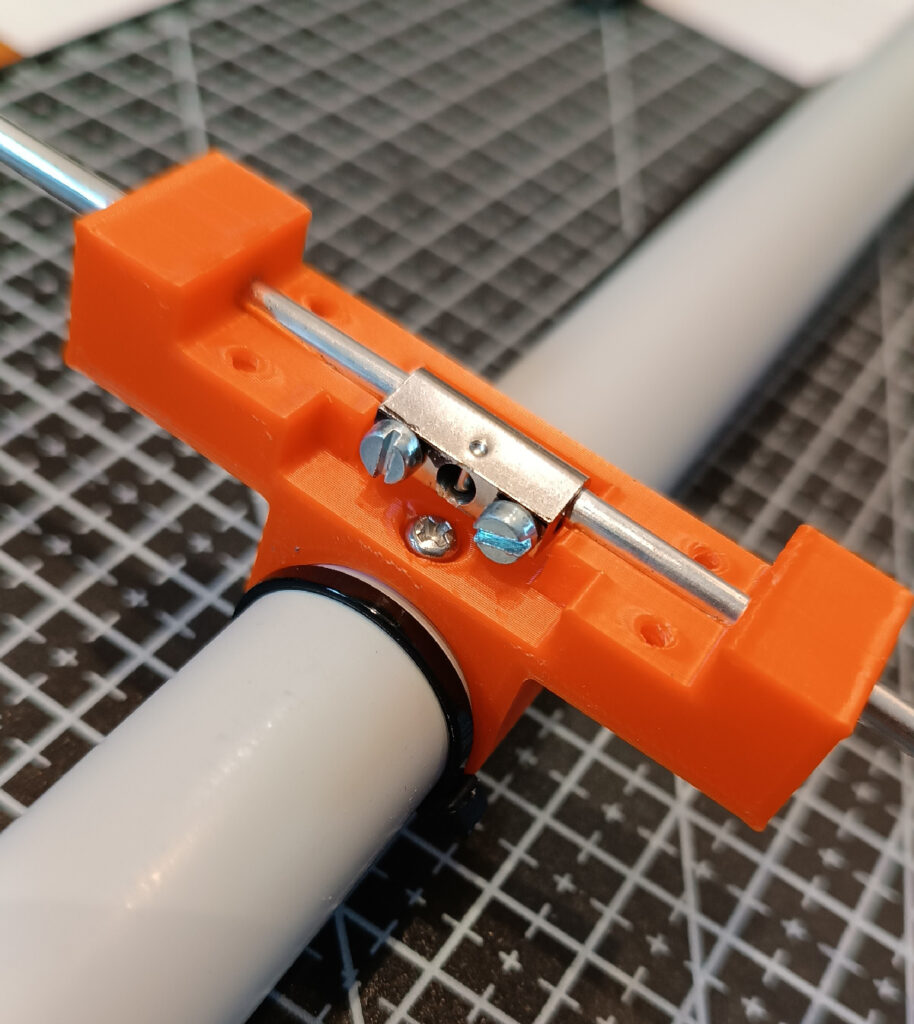

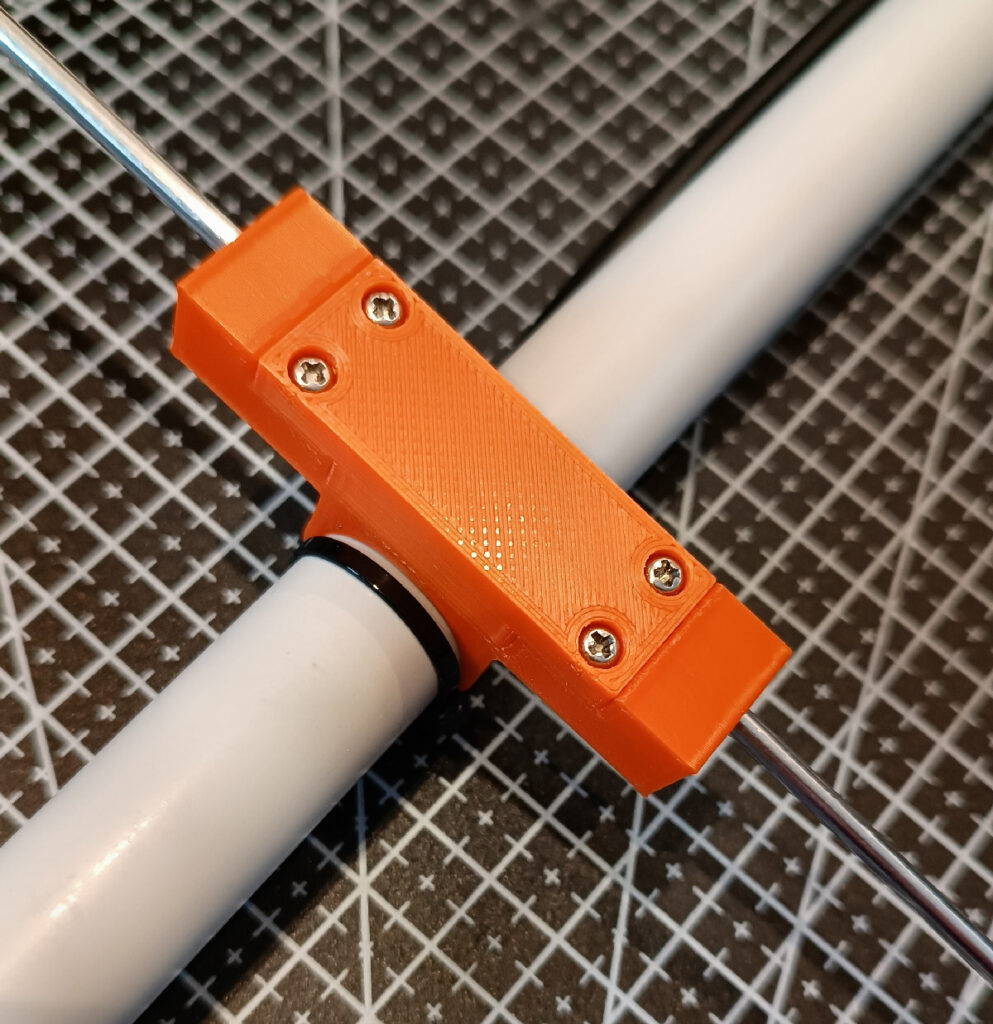

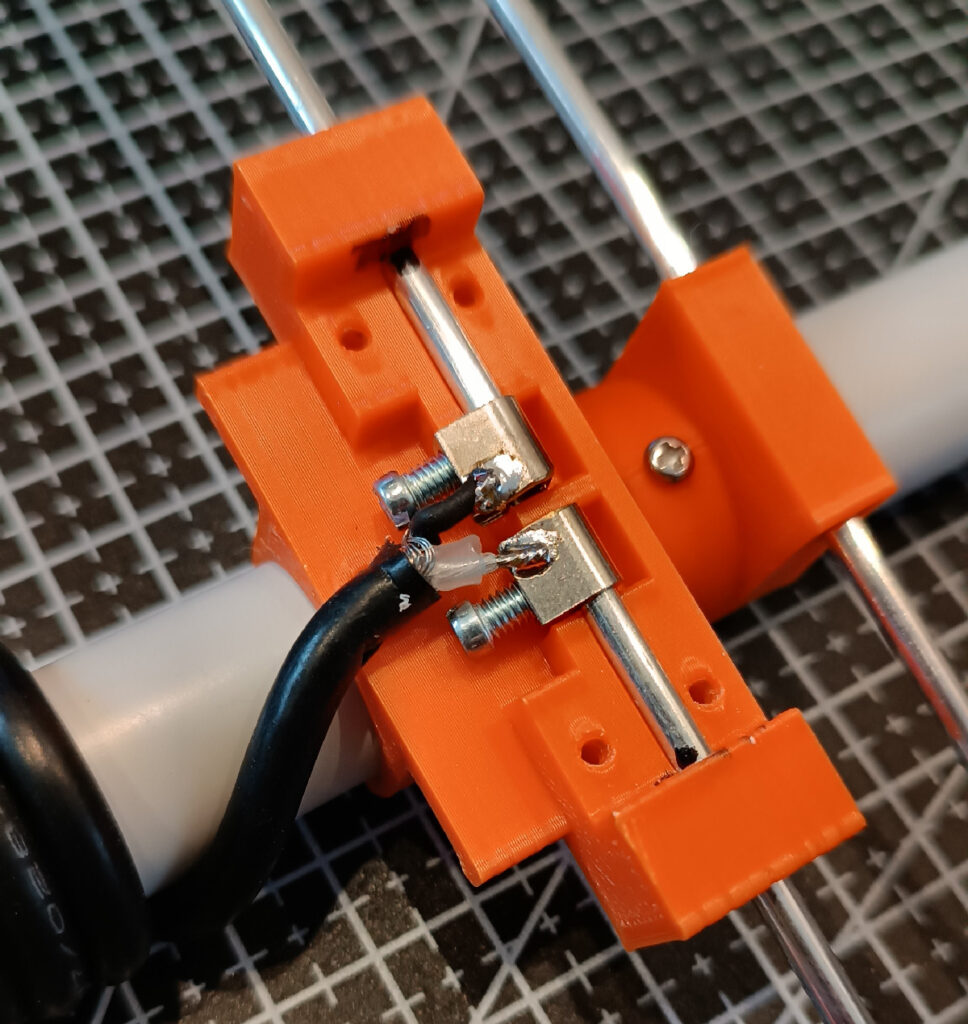

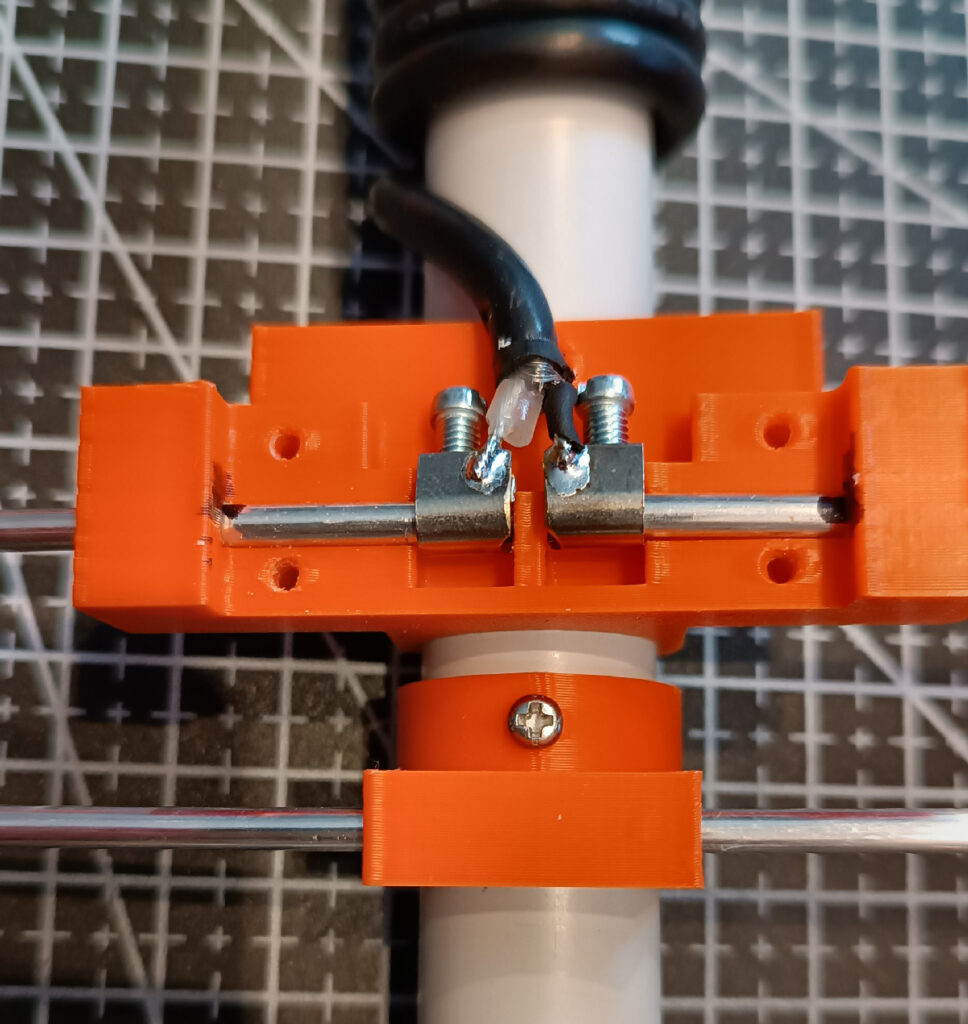

Reflektor und Strahler für 2 m sind aus zwei Teilen zusammengesetzt. Die Verbindung erfolgt in speziellen Haltern aus dem 3D-Drucker mit Lüsterklemmen. Beim Strahler ist die Lüsterklemme geteilt und das Koaxkabel wird direkt angelötet.
Antennendaten
2 m Mittenfrequenz: 145,850 MHz
Gewinn ca. 4,0 dBd (6,1 dBi)
70 cm Mittenfrequenz: 437,500 MHz
Gewinn ca. 6,1 dBd (8,3 dBi)

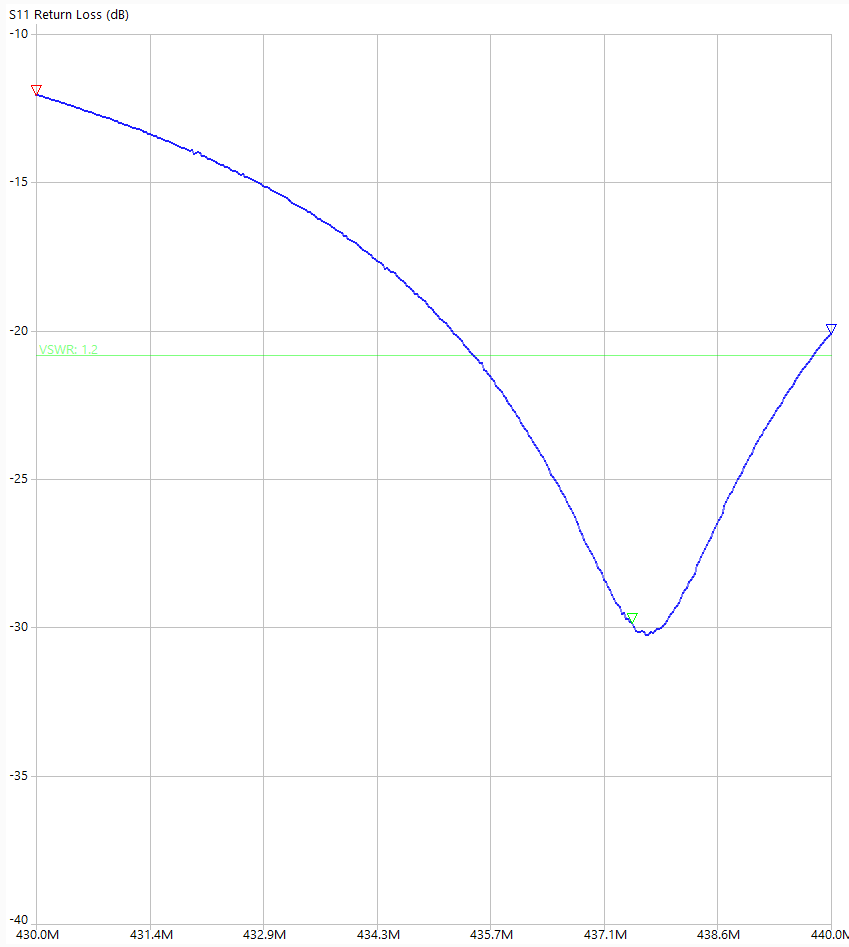

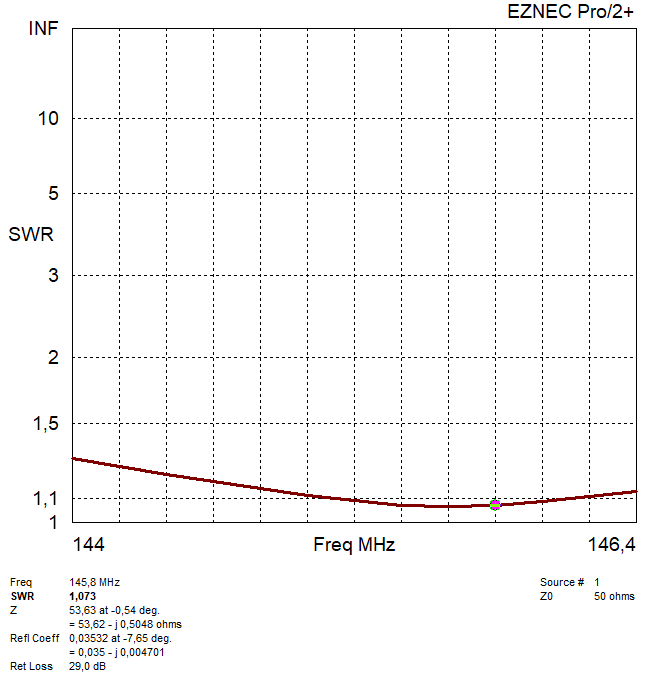

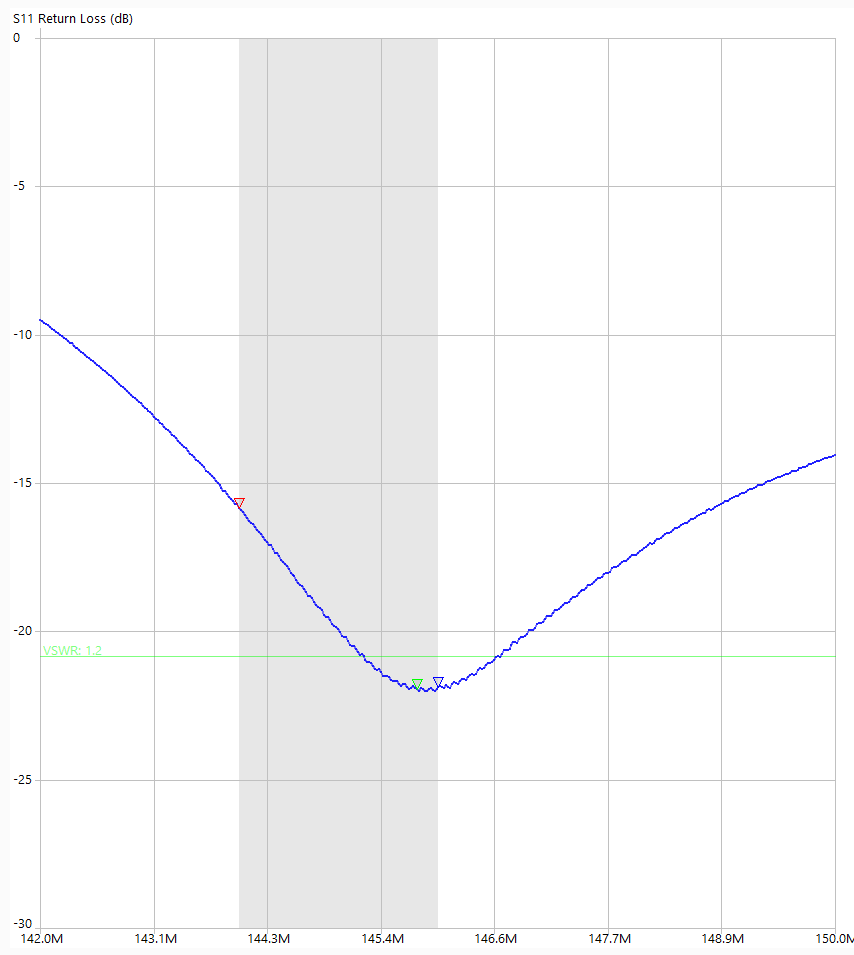

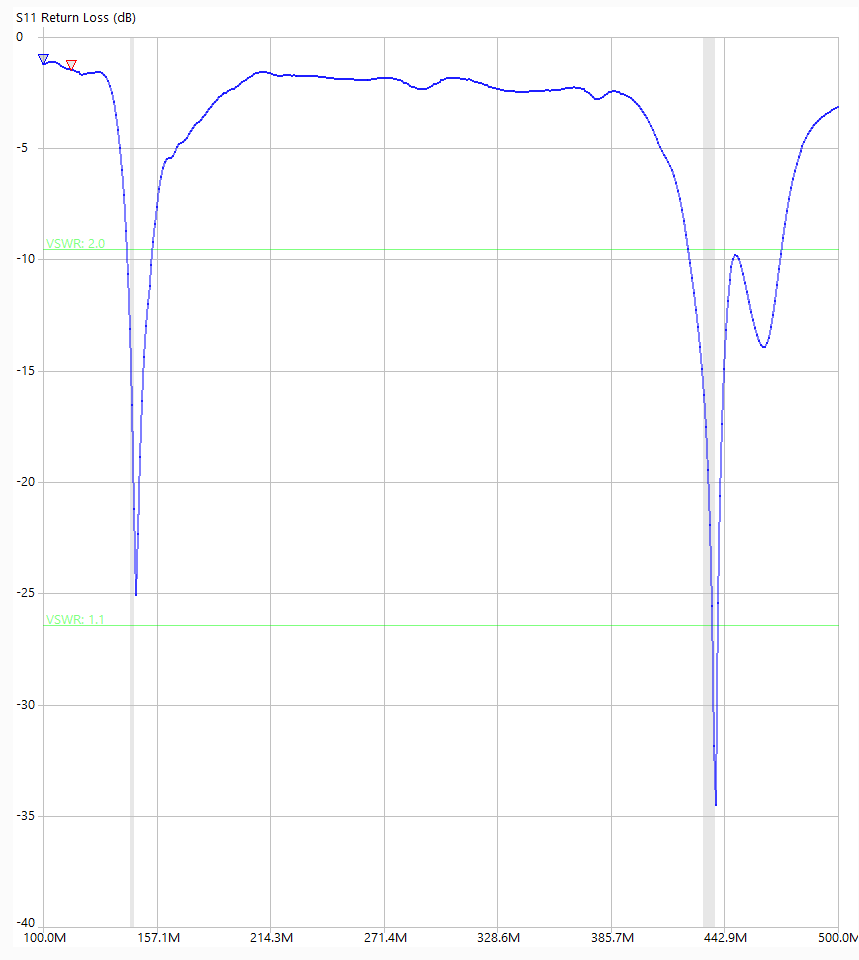

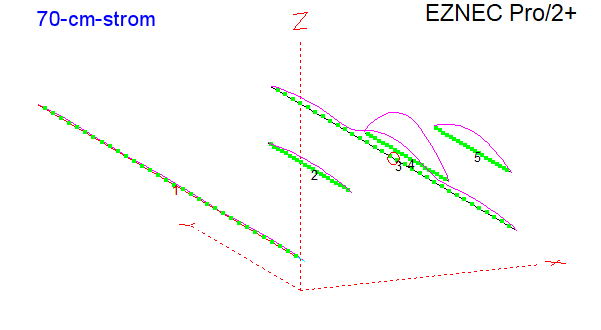

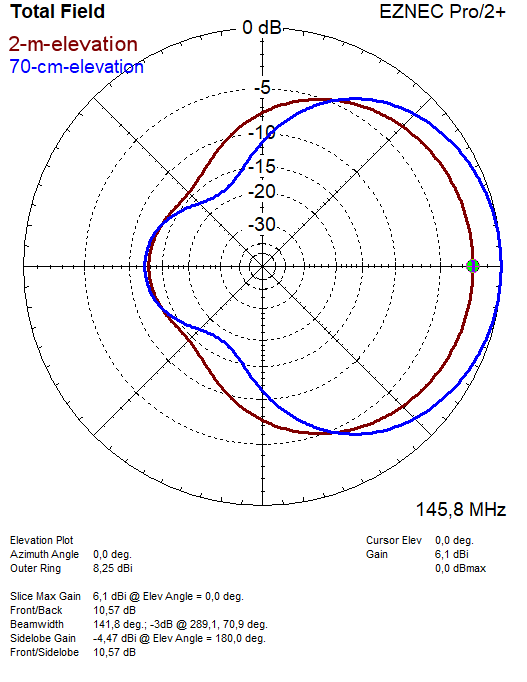

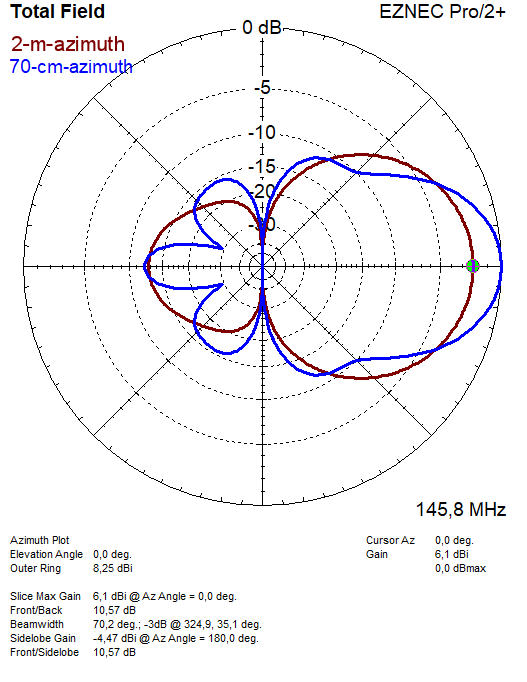

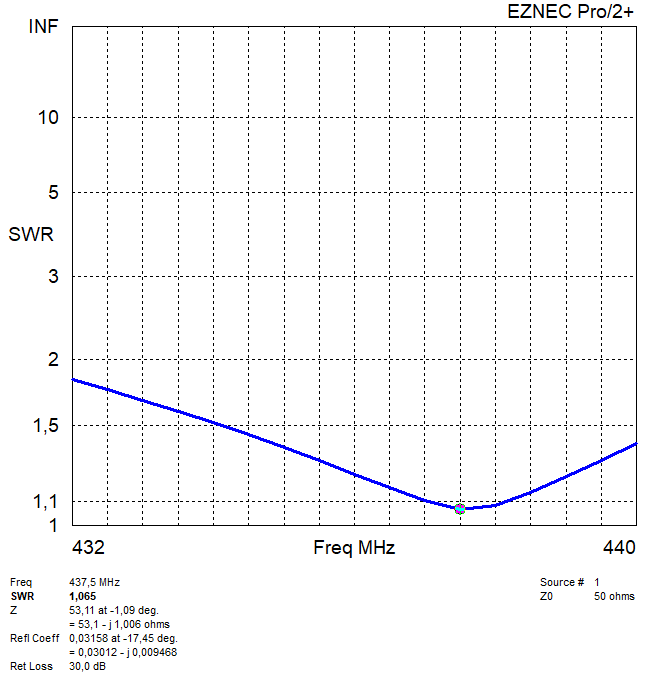

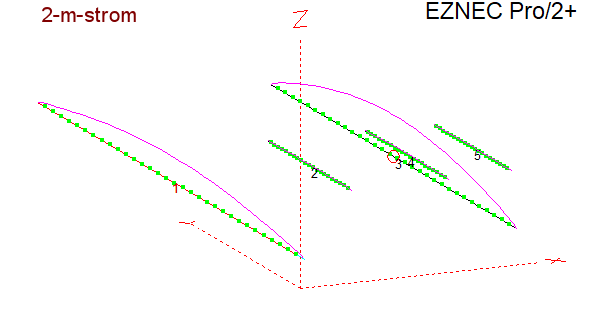

Die Gewinnangaben beruhen auf meinen Simulationsergebnissen mit dem Programm EZNEC. In der Praxis ist davon auszugehen, dass aufgrund von Verlusten der Gewinn etwas geringer ausfällt. Dennoch sind die Werte in Anbetracht der Handlichkeit dieser Antenne sehr beachtlich.

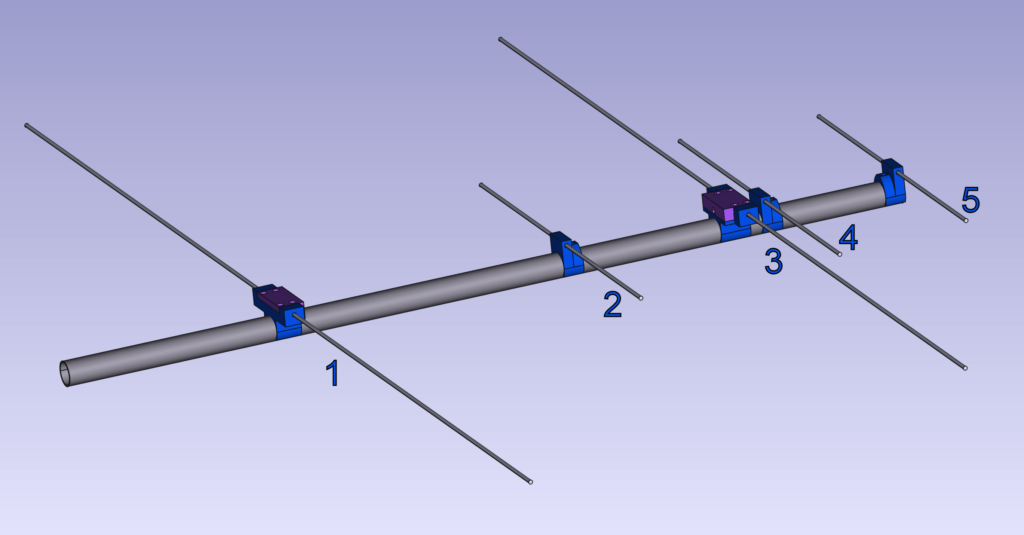

| # | Element (alle mit Ø 3,2 mm) | Länge | Position auf dem Träger | Kommentar |
| 1 | Reflektor 2 m | 1028 mm | 0 mm | zwei Teile mit je 514 mm |
| 2 | Reflektor 70 cm | 326 mm | 230 mm | |
| 3 | Strahler 2 m | 948 mm | 370 mm | zwei Teile mit je 472 mm |
| 4 | Strahler 70 cm (parasitär) | 326 mm | 392 mm | |
| 5 | Direktor 70 cm | 300 mm | 500 mm |
